用途:密封圈派尺(π尺)用于柔性材料和鋼性材料的平均內徑測量及精密測量O型橡膠密封圈的平均內徑或外徑。 材料有碳鋼和不銹鋼兩種。

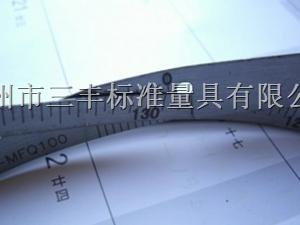

二、結構:密封圈派尺僅由一條彈性鋼帶構成,其兩端分別刻有主、付尺,主尺_小分度值為0.5mm,付尺_小分度值為0.05mm。
三、特點(與游標卡尺相比)及使用方法:
精度高:通過圓周測量直徑,因此將生產時的刻線誤差縮小π倍后反映給測量結果。φ500mm以上派尺(π尺)示值精度高于同規格游標卡尺,且直徑越大示值精度越高。
四、測量方便:
內徑測量:測量時將被測件平放在桌子上或玻璃板上,將“π尺”卷成小于被測圈的內徑,借助于測量輔件磁柱,置于圈內,施加_的推力,當“π尺”與被測件貼合,采用游標原理讀數,無需換算既可直接_地讀出被測O型圈的平均內徑。
外徑測量:測量時將被測件平放在桌子上或玻璃板上,將“π尺”卷成大于被測圈的外徑,當“π尺”與被測件貼合,采用游標原理讀數,無需換算既可直接_地讀出被測O型圈的平均外徑(讀數值減二個尺厚)。
測量不受環境限制,攜帶保管方便。
二代派尺取消測量輔件不必用磁座。
產品名稱
|
被測直徑范圍 | 分度值 | 示值誤差 |
密封圈內徑派尺 | 60-100 | 0.02 | ±0.05 |
100-200 | 0.02 | ±0.05 | |
200-300 | 0.02 | ±0.05 | |
300-500 | 0.02 | ±0.05 | |
500-700 | 0.02 | ±0.08 | |
700-900 | 0.02 | ±0.08 | |
900-1100 | 0.02 | ±0.08 | |
1100-1300 | 0.02 | ±0.1 | |
1300-1500 | 0.02 | ±0.1 | |
1500-1700 | 0.02 | ±0.1 | |
1700-1900 | 0.02 | ±0.1 | |
1900-2100 | 0.02 | ±0.1 | |
2100-2300 | 0.02 | ±0.1 | |
2300-2500 | 0.02 | ±0.1 | |
2500-2750 | 0.02 | ±0.1 | |
2750-3000 | 0.02 | ±0.1 |
